Deskrizzjoni
Pjanċi tal-kesħa likwida standard huwa apparat użat għal ġestjoni termali effiċjenti, u tipikament jintuża f'applikazzjonijiet b'rekwiżiti ta 'dissipazzjoni ta' sħana għolja. Huwa magħmul minn materjali tal-metall (bħal aluminju jew ram), u l-kanali tal-fluwidu huma ffurmati internament permezz ta 'magni ta' preċiżjoni. Dawn il-kanali jġorru s-sħana 'l bogħod minn komponenti jew sistemi elettroniċi li jeħtieġu jinħela permezz tal-fluss ta' likwidu li jkessaħ. L-istruttura tal-pjanċa kiesħa mkessħa bil-likwidu tinkludi wiċċ ta 'kuntatt li huwa f'kuntatt dirett mas-sors tas-sħana, imexxi s-sħana sal-likwidu li jkessaħ permezz ta' materjali konduttivi termali, u mbagħad iġġorr is-sħana 'l bogħod mill-kanal tal-fluss biex tlesti l-proċess ta' skambju tas-sħana. Il-parti ta 'barra tal-pjanċa kiesħa hija ġeneralment mgħammra b'interface għall-konnessjoni mal-pajpijiet tas-sistema tat-tkessiħ biex tifforma sistema kompluta ta' tkessiħ likwidu.
Illustra l-linja tal-produzzjoni tal-wiċċ
Karatteristiċi

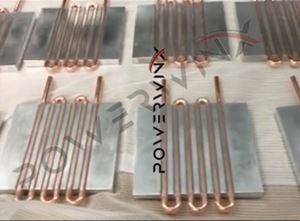

Bażi estruża ekonomika u disinn kontinwu tat-tubu tar-ram
Pjanċi kesħin likwidi standard jużaw liga tal-aluminju estruż bħala l-bażi u huma mgħammra b'tubi tar-ram kontinwi, li għandhom konduttività termali eċċellenti. Il-konduttività termali tal-liga tal-aluminju hija ta 'madwar 150 w / m · k, filwaqt li l-konduttività termali tat-tubi tar-ram tista' tilħaq 400 w / m · k. Dan id-disinn jippermetti li s-sħana tiġi trasferita malajr mis-sors tas-sħana għall-kanal tal-fluss tal-likwidu li jkessaħ, u b'hekk titjieb l-effiċjenza tal-iskambju tas-sħana. It-tubu tar-ram kontinwu jevita l-iwweldjar jew il-ġonot tal-konnessjonijiet tal-pajpijiet fi pjanċi kesħin tradizzjonali, inaqqas ir-reżistenza termali fil-konnessjoni, u jiżgura li t-trasferiment tas-sħana mit-tubu tar-ram għall-likwidu li jkessaħ ikun aktar effiċjenti. B'mod ġenerali, dan id-disinn jippermetti lill-pjanċa kiesħa żżomm prestazzjoni eċċellenti ta 'dissipazzjoni tas-sħana f'kundizzjonijiet ta' xogħol ta 'tagħbija għolja.
Id-disinn kontinwu tat-tubu tar-ram inaqqas ir-riskju ta 'tnixxija
It-tubu tar-ram ta 'pjanċi kesħin likwidi standard jadotta disinn kontinwu, li jevita l-iwweldjar konġunt jew partijiet ta' konnessjoni fi pjanċi kesħin tradizzjonali. It-tubu tar-ram m'għandux ġonot jew punti ta 'wweldjar matul il-proċess ta' produzzjoni, u jnaqqas ir-riskju ta 'tnixxija ta' likwidu li jkessaħ. Din l-ottimizzazzjoni mhux biss ittejjeb is-siġillar tal-pjanċa kiesħa, iżda wkoll ittejjeb l-istabbiltà fit-tul tal-pjanċa kiesħa. L-integrità tat-tubu tar-ram tiżgura li l-pjanċa kiesħa tista 'topera b'mod stabbli u fit-tul f'ambjent tax-xogħol bi pressjoni għolja, b'temperatura għolja, tevita l-fallimenti tas-sistema u effetti ta' tkessiħ imnaqqsa minħabba tnixxija.
Konduttività Termika Għolja Teknoloġija ta 'Twaħħil ta' l-Epossidi
Matul il-proċess tal-manifattura ta 'pjanċi kesħin likwidi standard, il-kolla epossidika ta' konduttività termali għolja tintuża biex tgħaqqad it-tubu tar-ram mas-sottostrat tal-liga tal-aluminju. Il-kolla epossidika mhux biss għandha kapaċità ta 'twaħħil strutturali eċċellenti, iżda wkoll tista' tnaqqas ir-reżistenza termali tal-punt ta 'kuntatt, u tkompli l-ottimizzazzjoni tat-triq tal-konduzzjoni tas-sħana. Il-konduttività termali ta 'kolla epossidika normalment tista' tilħaq 1.5 w / m · k sa 3 w / m · k, li hija ħafna ogħla mill-materjali li jwaħħlu tradizzjonali. Dan jippermetti li l-pjanċa kiesħa tmexxi s-sħana b'mod aktar effiċjenti u tevita t-tnaqqis ta 'effiċjenza ta' dissipazzjoni tas-sħana kkawżata mis-saff li jwaħħal mhux konduttiv jew maqtugħ.
Prestazzjoni għolja u ġonot li jnixxu
Minħabba d-disinn kontinwu tat-tubu tar-ram u l-proċess ta 'twaħħil li jwaħħal epoxy termali għolja, pjanċi kesħin likwidi standard għandhom kapaċitajiet eċċellenti ta' protezzjoni tat-tnixxija. M'hemm l-ebda punt ta 'wweldjar fil-ġonot tal-pjanċa kiesħa, li tnaqqas ir-riskju komuni ta' tnixxija, tiżgura fluss ta 'likwidu li jkessaħ stabbli, u żżomm il-funzjoni effiċjenti ta' dissipazzjoni tas-sħana tas-sistema. It-tnixxija tal-ilma mhux biss taffettwa l-effiċjenza tax-xogħol tal-pjanċa kiesħa, iżda tista 'wkoll tikkawża falliment tas-sistema. Għalhekk, l-evitar ta 'tnixxija huwa ċ-ċavetta biex tiġi żgurata t-tħaddim stabbli fit-tul tas-sistema ta' tkessiħ likwidu. Dan id-disinn jiżgura li l-utenti jistgħu jużawha b'mod sikur u stabbli f'ambjenti ħorox.
